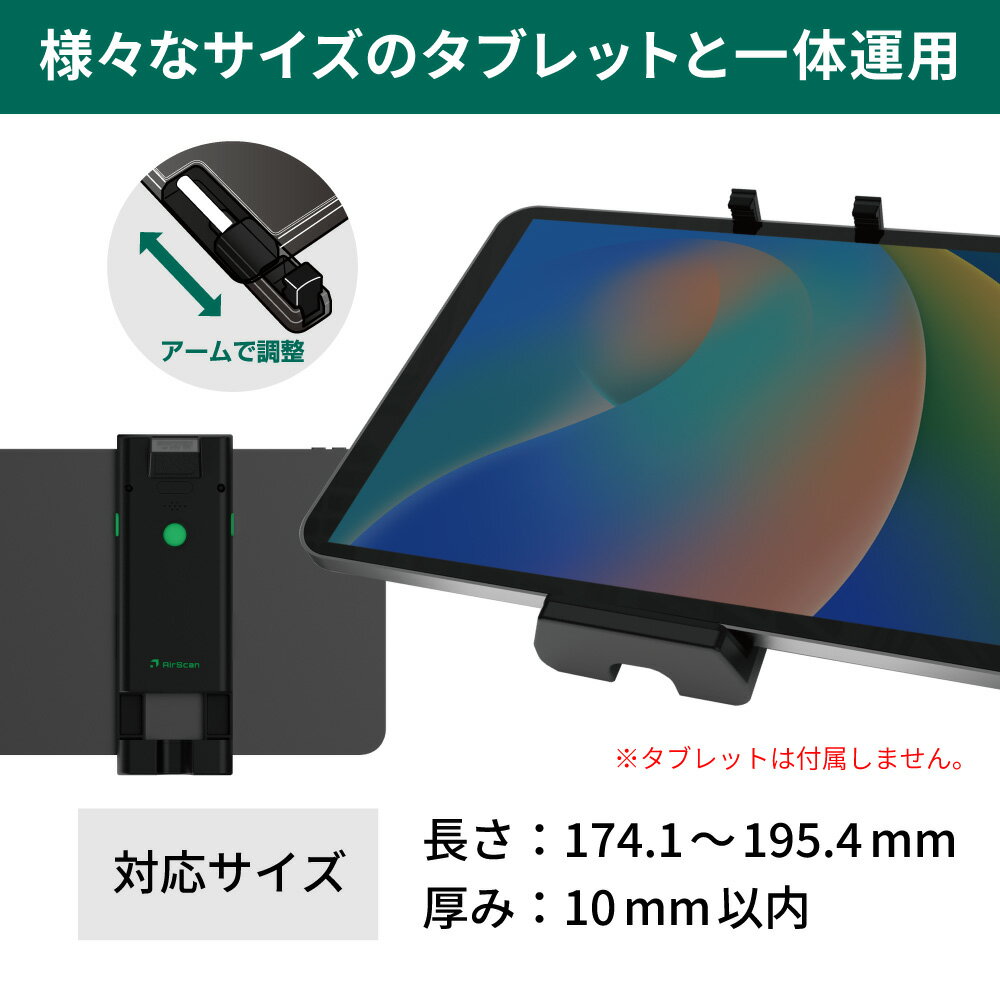

2次元バーコードリーダー Bluetooth ジャケットタイプ AIRSCAN-JIPAD-2D-BLK-SET タブレット装着型 充電クレードル付 ウェルコムデザイン 業務用 法人様向け

セット内容 ・本体 ・充電クレードル ・USB Type-C ケーブル(2m) ・両面テープ 仕様 対応バーコード 一次元コード UPC/EAN/JAN, コード128, GS1-128, コード39, コーダバー（NW7）, インターリーブド25 二次元コード QR コード, マイクロQR コード, PDF417, Micro PDF417, DataMatrix, Aztecコード GS1 GS1 Databar 14, GS1 Databar 14 Stacked, GS1 Databar Expanded, GS1 Databar Expanded Stacked, GS1 Databar Limited, GS1 Composite A, GS1 Composite B, GS1 Composite C 外形寸法（単位：mm） 充電クレードル 読取深度参考値 ナローバー幅 読取深度 EAN 13 (0.33mm/13 mil) 50 ~190 mm Code 39 (0.076mm/3 mil) 50 ~ 70 mm PDF417 (0.254mm/10 mil) 20 ~180 mm PDF417 (0.508mm/20 mil) 30 ~ 230 mm Data Matrix (0.381mm/15 mil) 20 ~ 200 mm Data Matrix (0.508mm/20 mil) 20 ~ 260 mm QR (0.381mm/15 mil) 20 ~ 170 mm QR (0.508mm/20 mil) 20 ~ 200 mm ※ 弊社標準バーコードチャートによる参考値です。周囲環境やコード品質に大きく影響を受けます。 仕様表 項目 仕様 電流 スキャン時 260mA 待機時 210mA 電源オフ時 28μA バッテリ リチウムポリマ充電池　3.7V 1050mAh 3.89Wh 充電時間 約4時間 @DC5V/1A 動作時間 約9時間 @ 1スキャン／5秒・満充電（※1） メモリ 224KB（参考値：EAN13 約16,000件） インディケータ Good Read:オレンジLED × 1 Bluetooth: 青LED × 1 バッテリレベル：緑LED × 4 ブザー バイブレーション トリガ スキャンキー × 3 温度 動作時 0 ℃ ~ 50℃ 待機時 -20 ℃ ~ 60℃ 湿度 動作時 10 - 90% RH（結露なきこと） 待機時 10 - 90% RH（結露なきこと） ESD 気中：±8KV 接触：±4KV 寸法 177.9×68×28.24mm（本体のみ、フック折り畳み時） 耐落下試験 （※2） 150cmの高さからコンクリート面に自然落下後、動作に支障なし 適合規格 RoHS2(10)/FCC Part 15 B/VCCI Class B/TELEC ※1：参考値であり、保証値ではありません。 ※2： AirScan Jacket本体の単体試験です。ホストデバイスは含みません。クレードルなどのアクセサリも含みません。 スキャナ部 項目 仕様 センサ解像度 640 ピクセル（水平）× 480ピクセル（垂直） 光源 照明：9000K 白色LED×2 照準：610nm 赤色LED スキャンレート 120フレーム/秒 視野角 水平28°、垂直36° 分解能 0.076mm(3mil) Code 39 / 0.169mm(6.67mil) QR Code 周囲光 太陽光 100,000lux （最大） 最小コントラスト 20% アーム部 項目 仕様 推奨デバイスサイズ（※） 174.1mm ~ 195.4mm ※1：バネ式アームでタブレットをホールドします。 無線通信部 項目 仕様 Bluetooth Bluetooth 5.0 DUAL MODE (BR/EDR+BLE) 周波数帯域 2.4 GHz プロファイル HID/SPP/BLE 通信距離 (※1) 見通し50m（最大） ※通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 ※改良の為、予告無く外観・仕様を変更する場合があります。 ※各製品名・社名は該当各社の商標又は登録商標です。 オプション（別売） AirScan専用BT-USBドングル DNGL-680 USB充電器 PS5V-USB10ジャケットタイプ コードリーダ AirScan JIPAD タブレットと一体運用 多様なバーコード・QRコードに対応！ 特長 タブレットと一体運用 ジャケットコードリーダ AirScan JIPADはコードを正確に狙いやすく設計されており、タブレットのカメラを利用してコードを読み取るアプリよりもスムーズな読み取り作業を実現します。これにより、作業効率が大幅に向上します。 iPad等に装着できる2次元バーコードリーダー iOS・Android・Windows対応で幅広い端末と連携可能 マグネット式充電ケーブルで現場の充電作業を効率化 バイブレーション搭載で検品・照合時の読み取り確認がしやすい 棚卸・入出荷・在庫管理など、物流・店舗業務に最適 充電クレードルセットで長時間運用にも対応 タブレットをDX端末に タブレットと一体運用 ジャケットコードリーダ AirScan JIPADはアームでタブレットを上面に固定し、自身とタブレットを一体化させることのできるワイヤレス2次元コードリーダです。 2Dコードスキャンエンジンを搭載し、AirScan JIPAD単体でもワイヤレスコードリーダとして利用できます。 様々なサイズのタブレットに対応 AirScan JIPADのアームでタブレットを挟むので様々なサイズに対応します。 Windowsはもちろん、 iOS・Androidにも対応 AirScan JIPADとタブレットはBluetoothでコードレス接続。Bluetooth HID・SPP・BLE接続に対応しています。 単体での利用も可能 タブレットとの一体運用はもちろんのこと、AirScan JIPAD単体でもBluetoothワイヤレスコードリーダとして使えます。 読み取り角度35° AirScan Jacketは、35度に傾斜したスキャンエンジンを搭載することで、作業者の手首や腕への負担を軽減しながら、効率的なバーコード読み取りを実現します。この独自の傾斜設計により、AirScan Jacketを手に持って操作する際、自然な角度でコードに照射できるため、無理な姿勢を取る必要がありません。 操作性が高まる3つのトリガ AirScanJacketは、左右のサイドトリガと底面ボトムトリガの3つのトリガボタンを搭載し、作業スタイルに応じた操作が可能です。ボトムトリガはスマホ装着時でもスムーズにスキャンが可能。業務用モバイルコードリーダとして、操作性と効率性を両立します。 充電クレードル マグネットで端子がずれにくい専用充電クレードル。 充電クレードルを使うと、ケーブル接続充電によるコネクタ破損やケーブル断線リスクを大幅に軽減することができます。 データコレクト機能 データコレクト機能" width="100%"> メモリモードにすればデータコレクタとして読み取りデータをメモリに格納し、PCやスマホ・タブレットなどの上位デバイス接続時に一括でデータを送信します。 バイブレーション機能 音を出せない環境や音を聞き取りにくい環境で読み取り確認がしやすいバイブレーション機能を搭載。 タイムスタンプ機能 読み取りデータにタイムスタンプを付加することが可能です。タイムスタンプの付加位置（読み取りデータの前後）やフォーマットの設定ができます。 日本語入力に対応 MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。 半角英数字カナ 例）12345ABCDEFGアイウエオ 全角ひらがな 例）あいうえお 全角カタカナ 例）アイウエオ 漢字 例）漢字がエンコードされたQRコードにも対応 （*1）アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 （*2）その他、記号にも対応してします。 シリアルコマンド・BLEコマンド対応でコードリーダの制御が可能 PCなどのホストアプリケーションからコードリーダの設定変更やスキャンタイミングの制御が可能です。 Bluetooth BLEコマンドにも対応しており、BLE接続経由でインジケーター（ブザー・バイブレーター・LED）の動作を制御できます。 WELCOMアプリ「AirWebApp™ ブラウザでデータ収集・照合ができるWebアプリ」では、BLEコマンドを利用して照合NG時にインジケーターを動作させることで、ポカヨケ防止を実現しています。 タブレット装着例 ※1：スマートフォンカバーケースの使用を推奨しております。 ※2：iPad miniはケース(型番：AIRSCAN-J-CASE-IPM)の装着が必要です。ご購入の際は、お問い合わせください。 コードリーダ Airシリーズ用 Bluetooth BLE接続アプリ（ライセンス付属） WELCOMで購入（出荷）されたAirシリーズコードリーダーは、Bluetooth Low Energy（BLE）通信に対応しています。BLEアプリを活用することで、安定した接続で業務を効率化し、省電力な無線通信でリアルタイムにデータ転送が可能です。 コードリーダ Airシリーズ用 Bluetooth BLE接続アプリ
