Radial SW8 MK2 レコーディング アウトボード

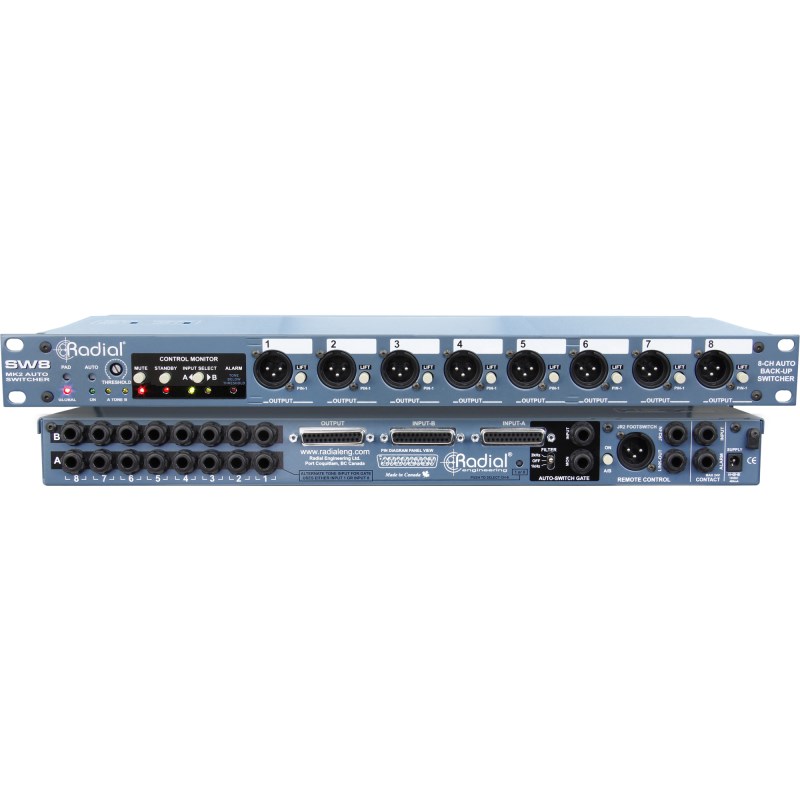

楽器種別：新品Radial/新品 商品一覧＞＞レコーディング【175，000円〜330，000円】 商品一覧＞＞アウトボード/その他アウトボード/Radial 商品一覧＞＞1998年開店 渋谷発・国内最大級DJ機器専門店です！Radial SW8 MK2 レコーディング アウトボード商品説明前機種からの変更点＜新機能＞MUTE：バランスXLR出力を停止ALT 1 or 8：オート切替え用のドローントラックをチャンネル1 or 8、どちらで受信するか選択STANDBY：自動切り替えを入力Aに保持し、本機はドローン信号を待つ間、入力Bには切り替えを行いませんラジアル製JR2 FOOTSWITCHをリモート用に使用可能＜位置変更＞GLOBAL PAD、AUTO ON、THRESHOLDがリアからフロントにFILTERスイッチが内部からリアに1. GLOBAL PAD：トランスのサチュレーションを防ぐために、XLR DIボックス出力へ送る信号を-20dB減衰します。2. AUTO ON：オートスイッチ・モードを有効化します。有効の場合、ドローン信号をゲート入力（またはチャンネル1か8）で監視し、信号が無くなると入力Aから入力Bへと切り替えます。3. THRESHOLD：ゲート入力の感度を設定します。ドローン信号がスレッショルドを下回ると、本機は入力Aから入力Bに切り替えます。信号を検知すると、LEDが点灯します。4. MUTE：バランスXLR出力を停止します。バランスD-Sub出力はローカル・モニタリング用に残します。5. STANDBY：自動切り替えを入力Aに保持し、本機はドローン信号を待つ間、入力Bには切り替えを行いません。6. A-B SELECT：手動で入力AとBを切り替えます。7. ALARM LED：ドローン信号が設定したスレッショルド・レベルを下回ると点灯します。8. XLR OUT：PAシステムに接続するためのバランス、low-ZマイクレベルDIボックス出力。トランスでアイソレートされ、グランド・ループによるハムノイズを除去します。9. LIFT：グランド・ループによるノイズを防ぐ為、XLR出力のピン1を切断します。 10. LABEL STRIP：チャンネルの識別と割り当てをメモするための鉛筆用ラベル。11. TRS 1/4 INPUTS-A & B：メインとバックアップマルチトラック・システム、2セット分の8チャンネル平衡、または不平衡ラインレベル入力。12. D-Sub OUTPUT：有効な入力セット（AまたはB）のPAまたはローカルモニターシステムへ送るための平衡ライン出力。13. D-Sub INPUTS：2つのマルチトラックプレイバック・システムをSW8に接続するための平衡ラインAとBの入力。14. ALT 1/8：オート切替え用のドローントラックをチャンネル1または8どちらで受信するか選択します。15. FILTER：より良い検知のためにSMPTEタイムコード等をドローントラックとして使用する時にフィルターを掛けられます。16. AUTO-SWITCH GATE INPUT and MONITOR OUTPUT: 1/4 TRS入力から自動切替ゲートへ直接ドローントラックを入力することができます。チャンネル1または8の代わりとして使用でき、これにより全8チャンネルをプレイバックトラック用に利用することができます。1/4 モニター出力は、ドローントラックを聞くことができ、受信できているかを確認できます。17. ON A/B（JR2 FOOTSWITCH）: ON時にはJR2フットスイッチ（別売）を使用して、A/B切替をリモートで行います。この場合、フロント・パネルのA/Bセレクトスイッチは無効となります。18. JR2 FOOTSWITCH XLR： A/B入力をリモートで切り替えるためのJR2フットスイッチ（別売）を接続します。スタンバイモードの切り替えもできます。19. JR2-IN and LINK-OUT：1/4 TRS入力は、XLRの代わりとしてJR2を接続できます。また16または24チャンネルのプレイバック・システム用として複数のSW8をリンクする場合にも使用します。20. CONTACT ALARM：ドローン信号が設定したスレッショルドを下回った場合、サイレンまたはランプで知らせるためのリレー接点TS 1/4 端子。21. CONTACT INPUT：TS 1/4 端子は、本機をリモート・フットスイッチまたは、コンタクトによる切替で使用できます。22. 15 VDC SUPPLY：本機に電源を供給します。便利なケーブルロックは、供給が不意に切断される事故から守ります。23. REMOTE LINK OUTPUT MODE：SW8mk2を1/4 リンクアウト端子を通じて旧型SW8(mk1)とリンクする場合に使用されます。24. STANDBY SWITCH CONTROL MODE：フロント・パネルスイッチまたはJR2（別売）上のミュート・フットスイッチいずれかに、スタンバイ機能を割り当てます。■接続例下記のセットアップは実際にツアーで使用された接続例の一部です。最もシンプルな設定です。全てをステレオミックスもしくはモノで出力します。▼スペック入力：A & B1/4 phone：TRS balanced +4dB / -10dBD-Sub：DB25 balanced +4dB / -10dB入力インピーダンス：140K Ω typical (without Global PAD)、10k Ω typical (with Global PAD)ダイレクト出力タイプ：パッシブ・バランススイッチングタイム：3ms 最大（20°C時）XLR出力周波数特性：20Hz20kHz +/- 2.5dBTHD：0.01 % from 20Hz to 20kHz出力インピーダンス：600 Ω出力：-50dB（マイクレベル） 平衡（2番ホット）PAD：-20dB （グローバル：全チャンネル共通）フット・スイッチ1/4 phoneリレー接点出力1/4 phone：5-24 VDCリレー回路寸法：483W×165D×44H mm重量：3.26 kg電源：：Output 15 VDC @ 400 mAイケベカテゴリ_レコーディング_アウトボード_その他アウトボード_Radial_新品 SW_Radial_新品 JAN:0676101037803 登録日:2016/11/02 アウトボード ラディアル
